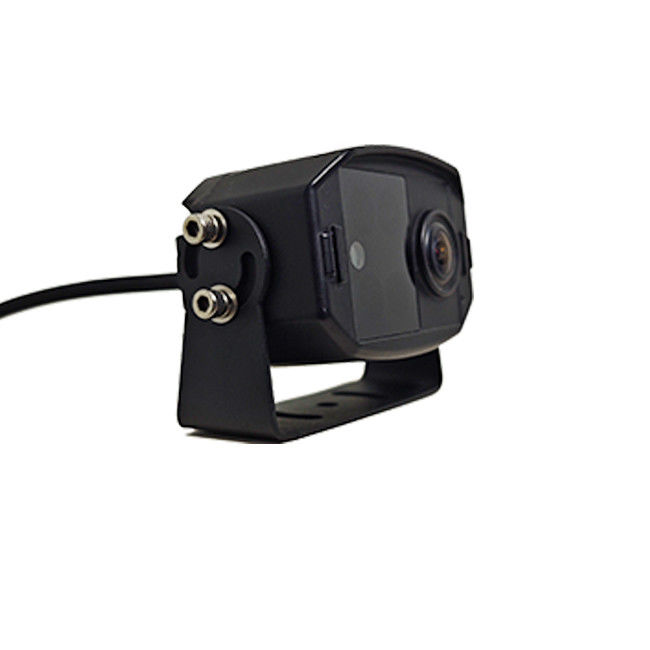

AHD 자동차 카메라 방수 고화질 LED 채광등 역 모니터링

AHD 자동차 카메라 방수 고화질 LED 채광등 역감시

번호 검사 항목 기술 요구 사항 검사 방법/ 측정 도구

1. 금속 부품의 표면에는 크기와 외모 측면에서 명백한 긁힘의 느낌이 없지만 30cm의 시각 거리에서 가시적인 선형 틈이 있습니다.40W - 60W의 두 개의 형광등의 조명 아래에서 25 - 30cm의 거리에서 45° 각도로 제품을 시각적으로 검사하여 외관의 결함을 확인합니다.손에 손톱이 없고 손끝에 손톱이 없어도 됩니다.

2, 조립 성능은 안정적이고 밀폐되어 있습니다. 나사들은 느슨하지 않습니다.상부 및 하부 커버는 강한 눌러와 제품 구조는 직접 압력 토크의 열 및 닫기 회전 및 테스트를 위해 손으로 조립됩니다.

3 전기 테스트 1, 카메라 조정 2, 카메라 신호 3, 전원 케이블 4, 전력 테스트 1DC12V 전압 및 전류 정상 전력 테스트 시각 및 기능 테스트 시각 테이블 테스트 2소켓 조합의 정상 힘 3, 모니터 화면의 정상적인 모습 4, DC12V 전원 공급 시험

4 전압 테스트 전압 (Vpp): 11 - 14V 정상적으로 조절 전원 공급을 시작할 수 있습니다

5개 Under normal working conditions of the image testing camera   the display should be free of spots   the image should be normal   there should be no blurring   color matching   and the display should be full visual inspection instrument

6, 전력 테스트 11-14V 이미지 기능은 정상입니다 전류 테스트는 정상이며 제품 구조는 압력 토크 개척 및 폐쇄 회전 및 테스트를 위해 손으로 조립됩니다

7, 방수 테스트: 물 침입이나 안개 없이 30시간 동안 1미터 깊이의 물에 잠수합니다. 시각 검사

8. 고온 테스트: 65도. 고온 오븐. 5시간. 80도. 오븐. 2시간. 카메라 정상 작동. 고온 오븐

9, 낮은 온도 테스트 - 20도 냉장고 5시간 냉장고 산업용 냉장고

10. 외관 검사: 도킹 부분 사이의 간격이 균일하고 페인트 껍질이 벗겨지지 않습니다. 표면이 깨끗하고 시각적으로 검사됩니다.

11, 중립 포장을 공장 표준 모델 및 고객 요구 사항에 따라 시각적으로 검사합니다.

12 고객 요구에 따라 사용자 정의 된 다른 요구 사항

13 진동 모드 테스트 1 차기 강 2 차기 중도 3 차기 낮은 진동 테스트 진동 도구

14 복사기 테스트 전원 공급 12V 전원 24 시간 노화 모드 12V 전원 공급

15, 자동차 전원 공급을 시뮬레이션 테스트 전원 공급 12V - 36V 전원 모드. 테스트를 위해 레코더를 연결. 조정 가능한 전원 공급 + 자동차 레코더 + 디스플레이

16 야간 시력 효과 테스트 결과 15 미터 맑은 특수 디스플레이 장치 20 미터 어두운 방에서 테스트
종합적인 결론: 합격자

자동차 내 카메라는 ADAS (첨단 운전자 보조 시스템) 의 핵심 감지 장치입니다.현재 글로벌 지능형 운전은 L2에서 L3 / L4로 전환 창을 열고 설치 된 카메라의 수는 3 - 8에서 8 - 12로 증가 할 것입니다.. According to CINNO Research   the number of cameras installed in passenger cars in the Chinese market will exceed 100 million in 2025   and the compound annual growth rate from 2021 to 2025 will reach CAGR 21% .
현재 자동차 카메라는 주로 전면 시선 주변 시선 후면 시선 및 내장 카메라로 나?? 다.
